Ecowalls sistema constructivo
Paneles Ecowalls montados en obra antes del proyectado

Un sistema, tres capas, una estructura monolítica.

Paneles estructurales con núcleo de EPS, mallas de acero galvanizado y microhormigón proyectado en obra. Una construcción continua, sin juntas débiles, aislante y sismorresistente.

Cómo está hecho Ir a la ficha técnica

Cómo está hecho un panel Ecowalls.

Cada capa cumple una función. Al trabajar juntas, forman una estructura continua e indivisible.

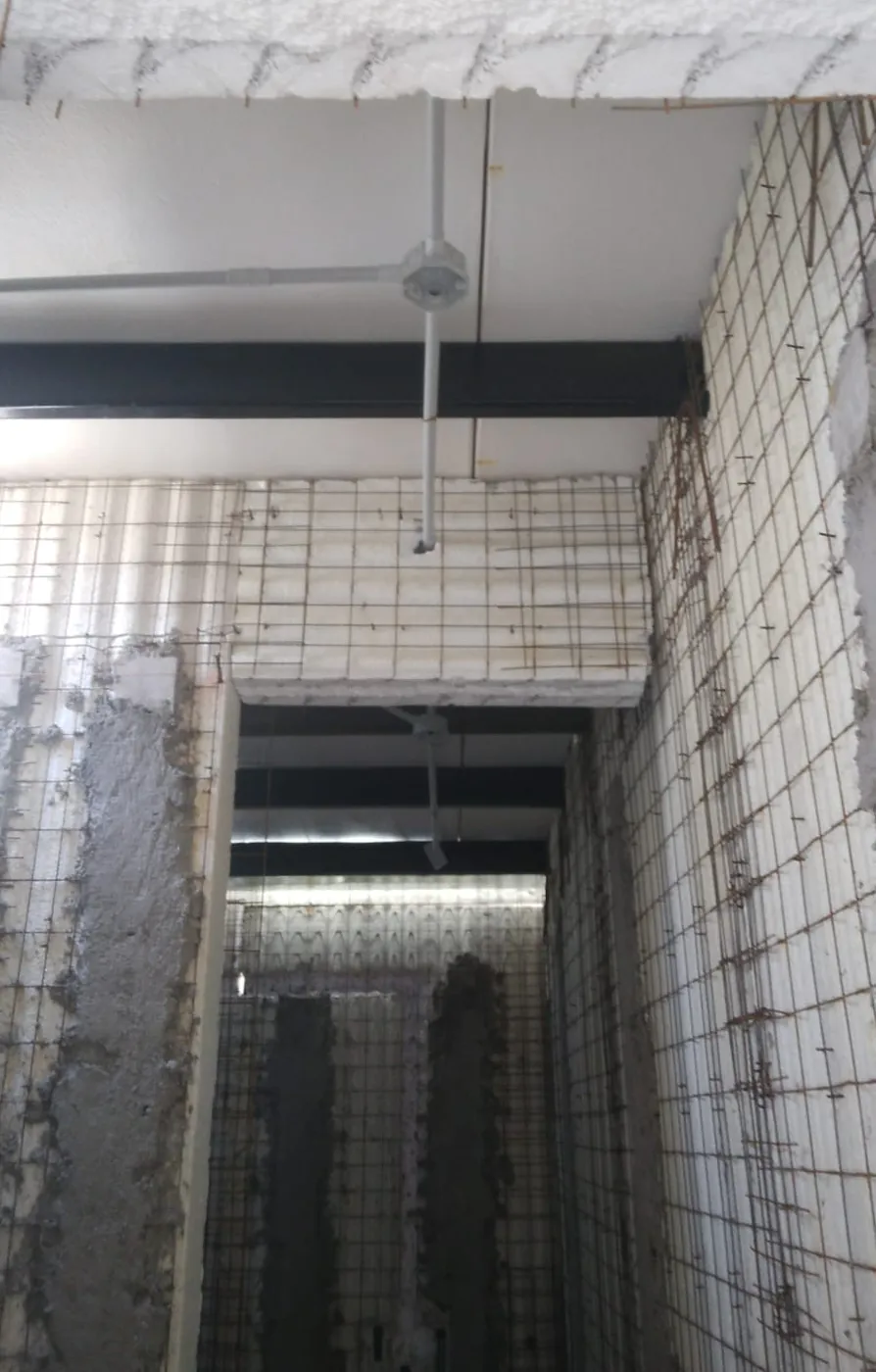

Obra en ejecución con paneles Ecowalls: núcleo de EPS, malla de acero y primeras capas de hormigón proyectado

Paneles en obra: el EPS blanco con la malla de acero, instalaciones embebidas y los primeros muros con hormigón proyectado.

  • Núcleo de poliestireno expandido (EPS)

    Es el aislante térmico y acústico. Como está integrado dentro del panel, no hay puentes térmicos ni filtraciones.

    Densidad de 15 a 25 kg/m³ según aplicación. Espesor configurable entre 40 y 200 mm.

  • Mallas de acero galvanizado electrosoldado

    Son el esqueleto del panel. Dos mallas, una en cada cara, unidas por conectores transversales que las mantienen paralelas y transmiten esfuerzos.

    Alambre de 2,5 a 3,5 mm, malla de 65 × 65 mm, mínimo 60 conectores por m².

  • Microhormigón estructural proyectado

    Se aplica en obra de forma neumática sobre ambas caras. Al fraguar, toda la estructura se convierte en una pieza única.

    Resistencia característica ≥ 25 MPa. Dos pasadas por cara: 15 mm estructural y 10 mm de terminación.

Al fraguar el hormigón, las tres capas trabajan como una sola pieza. Eso es una estructura monolítica.

Por qué funciona.

No hay por dónde se escape el frío o el calor

En la construcción tradicional, los encuentros entre ladrillos, columnas y vigas son puentes térmicos: puntos donde se pierde energía. El EPS continuo del panel elimina esos puntos débiles.

La casa trabaja como una sola pieza

En un sismo, las juntas son lo primero que falla. Acá las mallas se solapan y el hormigón se proyecta continuo, así que toda la estructura absorbe y distribuye la energía como una unidad elástica.

Liviano y resistente

Un muro Ecowalls terminado pesa alrededor de 150 kg/m², contra unos 280 kg/m² de un muro de ladrillo hueco. Eso permite fundaciones más simples, sobre todo en suelos pedregosos.

Precisión de fábrica, flexibilidad de obra

Los paneles llegan precortados según plano. Si surge un ajuste en obra, el EPS se corta con herramienta manual y las mallas con pinza.

Cinco pasos, cinco a siete meses.

El cronograma típico para una vivienda unifamiliar de 100 a 150 m², con los controles técnicos de cada etapa.

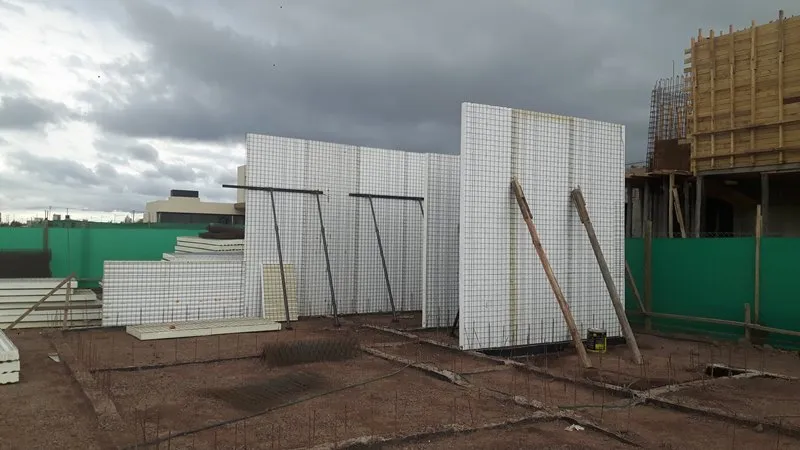

Paneles anclados a la platea de hormigón
Paso 1

Fundación y platea

2 a 3 semanas

Se ejecuta una platea de hormigón armado dimensionada para el peso reducido del sistema. Durante el colado quedan embebidas las varillas de anclaje que después vinculan los paneles a la base.

  • Espesor típico de 10 a 15 cm según estudio de suelo
  • Varillas de anclaje de 8 mm cada 40 cm
  • 40 a 50 cm de varilla por encima de la platea
Paneles aplomados y arriostrados en obra
Paso 2

Montaje y arriostramiento

3 a 5 días

Los paneles llegan precortados con aberturas y pases ya ejecutados. Se elevan, aploman y vinculan por solapamiento de mallas, que se atan con alambre galvanizado o grapas.

  • Solape mínimo entre mallas de 8 cm
  • Puntales provisorios hasta el proyectado
  • Mallas angulares y tipo U en encuentros y aberturas

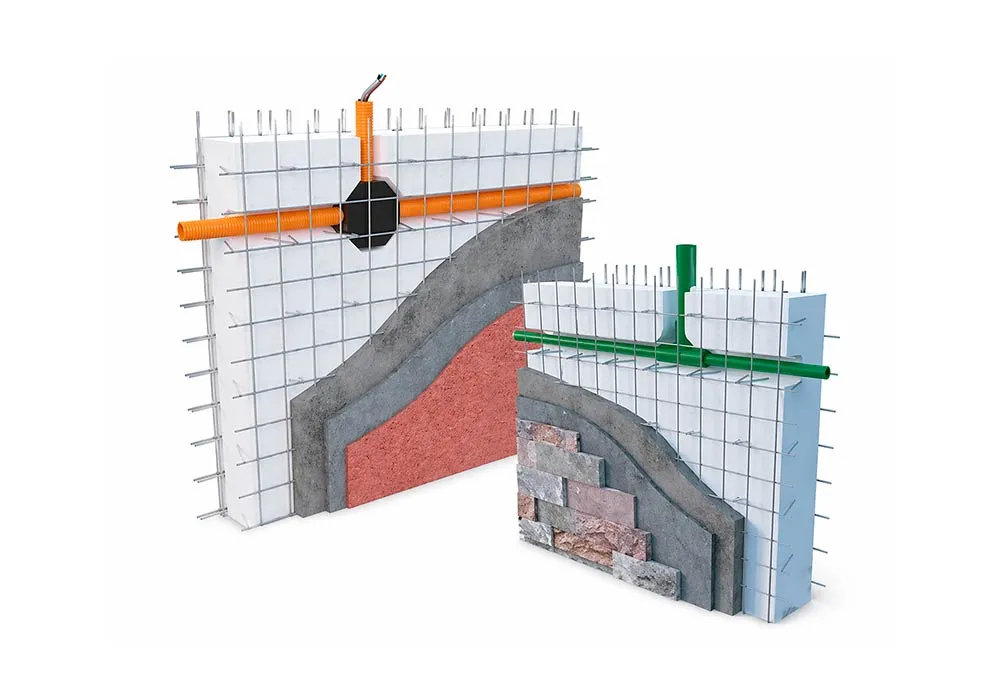

Cañerías y cableado alojados dentro del EPS del panel
Paso 3

Instalaciones embebidas

1 a 2 semanas

Las instalaciones sanitarias, eléctricas y de gas se alojan dentro del EPS con calado neumático o térmico. Sin roturas, sin escombros, sin polvo.

  • Calado con pistola de calor o fresadora neumática
  • Cajas eléctricas con canaleta continua hacia tableros
  • Verificación de pendientes sanitarias antes del proyectado
Microhormigón proyectado sobre la malla del panel
Paso 4

Proyectado de microhormigón

1 semana

Aplicación neumática sobre ambas caras, en dos pasadas. La primera embebe por completo la malla; la segunda nivela y prepara la superficie para la terminación.

  • Primera capa de 15 mm que cubre toda la malla
  • Segunda capa de 10 mm, lisa o rugosa
  • Curado húmedo durante al menos 48 horas

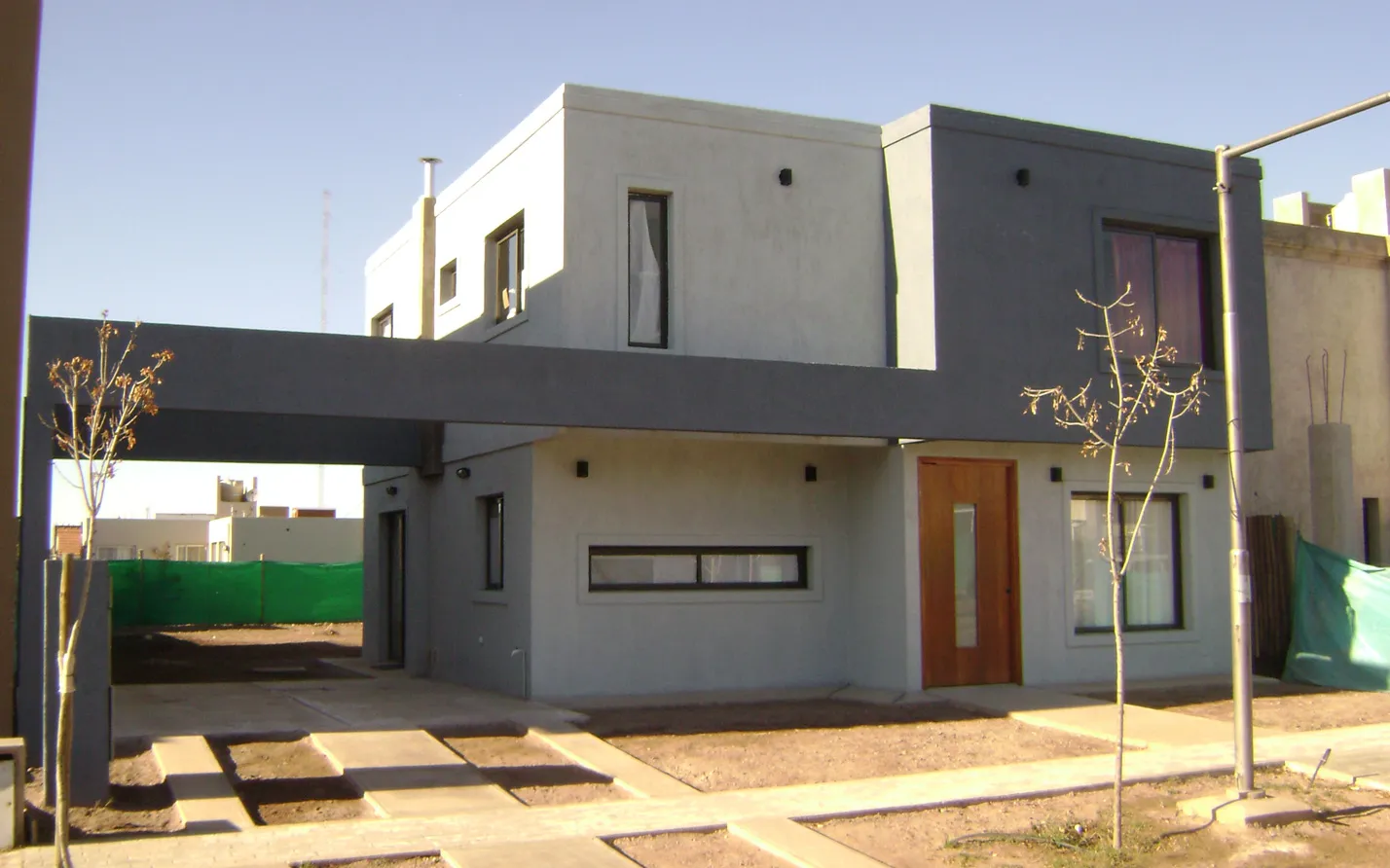

Vivienda terminada con revestimientos tradicionales
Paso 5

Terminaciones

2 a 4 meses

Desde acá la obra sigue con los mismos rubros de cualquier construcción: aberturas, cubiertas, pisos, revestimientos y pintura. Sin procesos especiales ni materiales propietarios.

  • Revoque fino, cerámicos, pintura, piedra o revestimientos plásticos
  • Aberturas con premarcos estándar
  • Cubiertas tradicionales o cielorrasos de placa

Un sistema, varias configuraciones.

El panel simple es la base, pero hay variantes para resolver cada elemento de la construcción.

Panel simple

Muros portantes en viviendas de hasta 4 plantas y cerramientos exteriores e interiores. EPS de 40 a 100 mm.

Panel doble

Dos paneles enfrentados con hormigón en el medio, de 150 a 300 mm. Para edificios en altura, muros de contención y obras industriales.

Panel losa

Losas de piso y cubiertas con viguetas integradas en el EPS. Luces de hasta 5 a 6 m sin apoyos intermedios.

Panel escalera

Rampas perfiladas a medida. Livianas, rápidas de colocar y sin encofrado tradicional.

Panel curvo

Se curva en obra, a mano o con equipo neumático, para arquitectura con curvas, ángulos no rectos y grandes luces.

Información técnica para profesionales. Desde acá, los datos que tu estudio, tu banco o tu municipio necesitan para evaluar un proyecto.

Ficha técnica de componentes.

Núcleo de EPS
MaterialPoliestireno expandido sinterizado
Densidad15 a 25 kg/m³
Espesores40, 60, 80, 100, 120, 150 y 200 mm
Conductividad λ0,033 a 0,038 W/(m·K)
Compresión≥ 100 kPa (10% def.)
FuegoClase E, autoextinguible
Absorción de agua (28 d)< 3% en volumen
Mallas de acero
TipoGalvanizado electrosoldado
Tracción≥ 600 MPa
Diámetro de alambre2,5 a 3,5 mm
Separación65 × 65 mm
ConectoresØ 3 mm, mínimo 60 por m²
Recubrimiento de zinc≥ 60 g/m²
Solape en obra80 mm mallas, 100 mm conectores
Microhormigón
TipoMortero estructural dosificado
f'c a 28 días≥ 25 MPa
Asentamiento140 a 180 mm
Espesor por cara25 mm (15 + 10)
AplicaciónShotcrete vía húmeda
CuradoHúmedo, mínimo 48 h

Normativa aplicable.

Estructural y sísmica

  • INPRES-CIRSOC 103. Construcciones sismorresistentes, aplicable a zona sísmica 4.
  • CIRSOC 201. Estructuras de hormigón, para el microhormigón y el cálculo de secciones.

Fuego y seguridad

  • IRAM 11949. Ensayo de resistencia al fuego.
  • F90. 90 minutos bajo carga.

Eficiencia energética

  • IRAM 11601. Aislamiento térmico, métodos de cálculo.
  • IRAM 11603. Clasificación bioambiental. Mendoza es zona 4.
  • IRAM 11604. Riesgo de condensación.
  • IRAM 11605. Valores máximos de transmitancia térmica.
  • Ley de Etiquetado Energético de Mendoza. Clase A/B como prestación estándar.

Aptitud del sistema

  • CAT. Certificado de Aptitud Técnica para municipios y bancos.
  • ISO 9001. Gestión de calidad del grupo Soluciones Constructivas.

Valores de diseño.

Valores de referencia. Cada proyecto se verifica con memoria de cálculo firmada por un profesional matriculado.

Transmitancia térmica según espesor
EPSU [W/(m²·K)]R [m²·K/W]
40 mm0,731,37
60 mm0,521,92
80 mm0,412,44
100 mm0,342,94
120 mm0,293,45
150 mm0,234,35

Calculado con λ = 0,038 W/(m·K) y 50 mm de hormigón en total. IRAM 11605, zona bioclimática 4, nivel B: máximo 1,00 W/(m²·K) en muros.

Capacidad portante (panel simple)
AlturaCarga admisible
2,50 m≥ 18 t/m
2,70 m≥ 15 t/m
3,00 m≥ 12 t/m
Otros valores
Peso del muro terminado≈ 150 kg/m²
Aislación acústica Rw38 a 52 dB
Resistencia al fuegoF90 bajo carga
Vida útil estimada≥ 75 años

Carpeta técnica completa.

Todo lo que necesitás para proyectar, calcular o aprobar una obra con Ecowalls. Pedila y te la enviamos.

  • Ficha técnica del sistema con componentes, normativa, valores de diseño y ensayos.
  • Biblioteca de detalles constructivos en DWG y PDF: encuentros, aberturas, aleros, escaleras e instalaciones.
  • CAT, copia digital del Certificado de Aptitud Técnica.
  • Memoria de cálculo tipo para vivienda unifamiliar, adaptable a tu proyecto.
  • Manual de buenas prácticas de montaje, proyectado y control de calidad.
